 ※ 네트워크 구성시 반드시 공유기가 필요합니다.
- 공유기 (iptime제품) 별도 구매하셔야 합니다. 필요시 저희에게 요청하셔도 됩니다.

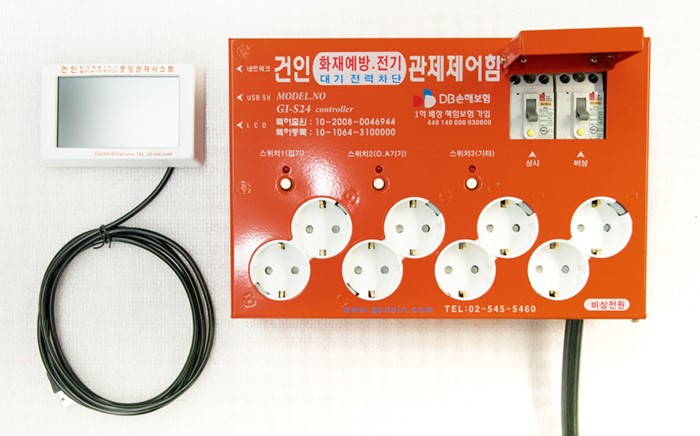

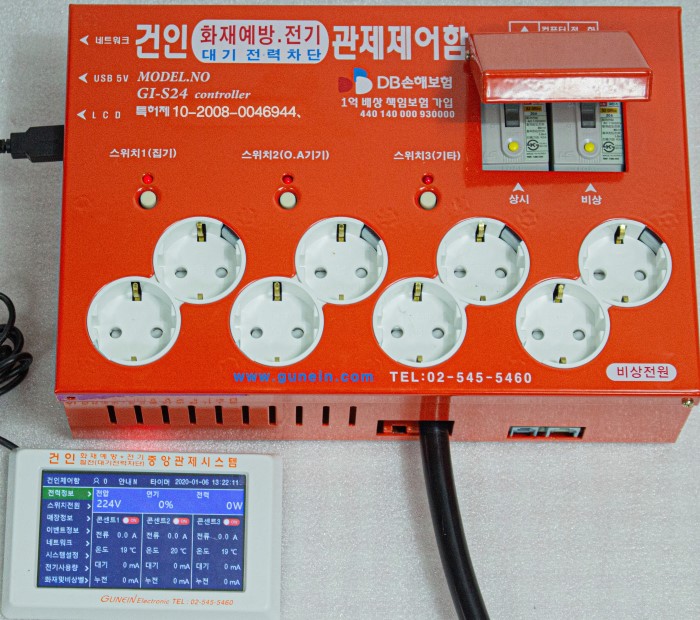

    GI_S24 Controller (제품모델 숫자는 항상 업그레이드되므로 변동됩니다)

GI_S24 Controller 기본형

사용설명서 :
가) 좌측 누전차단기 : 제어함에 전원 공급.
  나) 우측 누전차단기 : 비상전원(맨 우측 콘센트)에 전원공급
   다) 전원이 입력되면 순차적으로 콘센트에 전원이 들어 옵니다.
   라) OVER LOAD가 발생하면 전원이 차단됩니다.
              마) 전원이 입력되면 기억된 콘센트에만 순차적으로 전원이 들어옵니다.
                 예) 전기가 갑자기 끊겼거나 off 할 시  각 콘센트의 on, off 상태를
기억하였다 가 기억된 상태 대로 복원됩니다.
                                                            바) 전화 콘넥트 짹 1개와 인터넷 랜선 짹 1개씩 제어함 우측 상단과하단에 있습니다
                                                             사) 개별적으로 콘센트 전원을 ON-OFF 시 SW1~SW3 하얀색 버튼을 토글합니다.

 OVER LOAD
  가) 제어함 전체 전류값이 18A 초과할 시 차단
              나) 설정한 대기 전류값 이상으로 30초간 흐를 경우 차단
  다) 제어함 온도가 80 °C를 초과할 시 차단
  라) 1~3번 콘센트 15A 초과할 시 각 각 차단

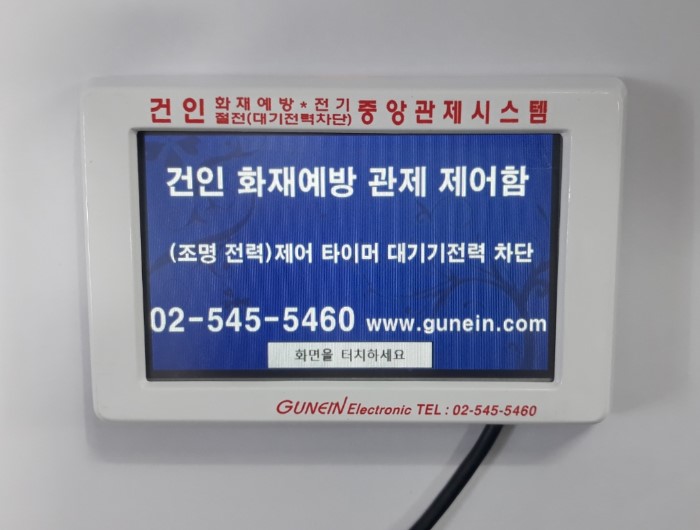

LCD 화면 설명

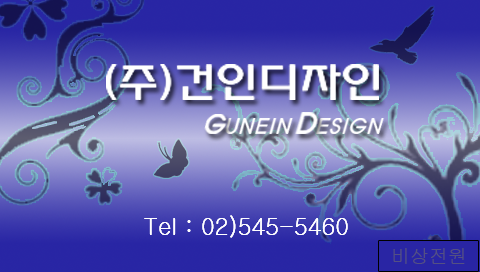

      ① 로그화면 : 순차적으로 보여줍니다.

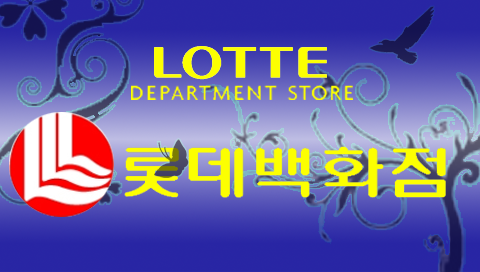

                               (백화점 로그)

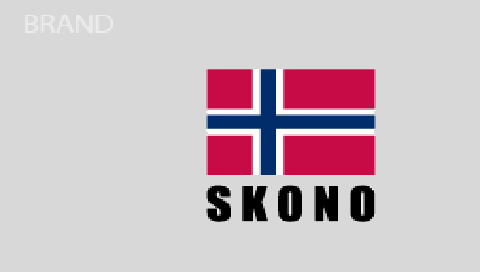

                                 (매장 로그)

                             (인테리어 업체 로그)

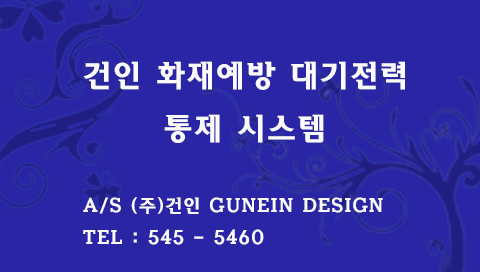

                               (건인제어함 로그)

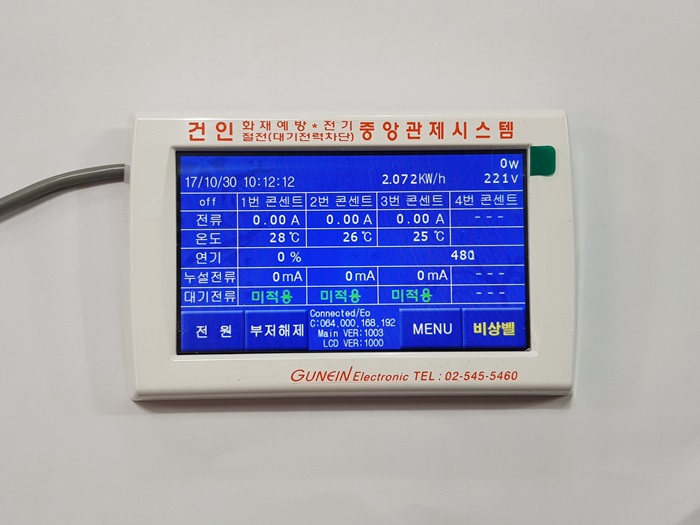

      ② 초기 화면 : 주요 정보  표시

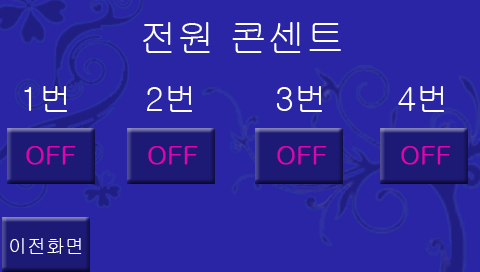

      ③  전원 화면

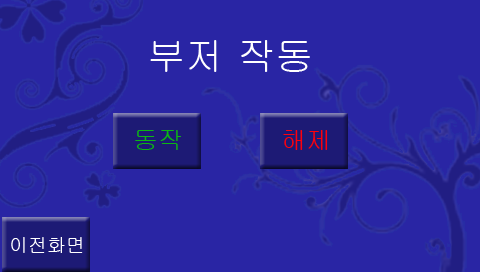

④ 부저해제 화면

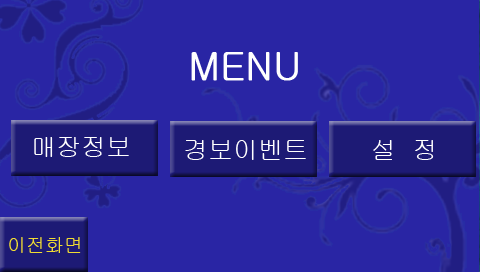

⑤ 메뉴 화면

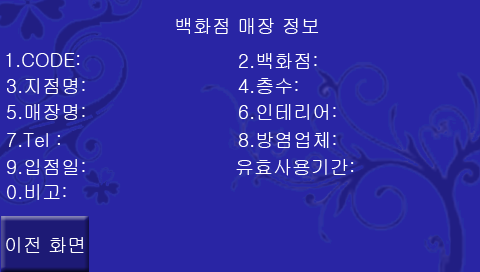

⑤-① 매장 정보 화면

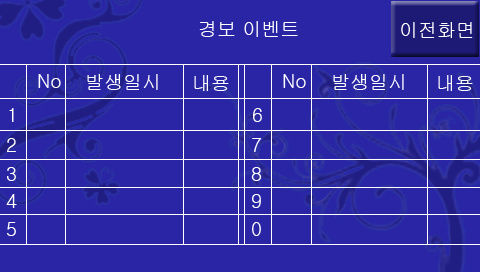

⑤-② 경보 이벤트 발생 화면

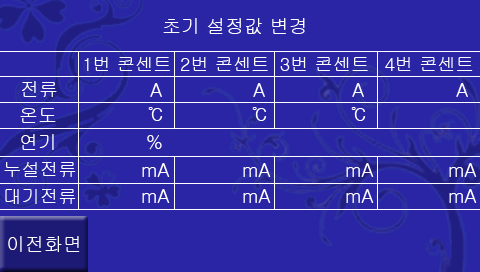

⑤-③ 설정 화면

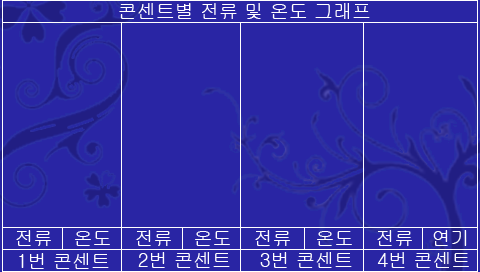

⑥ 그래프 화면


 참고 사항 :

   팜플렛 자료실에 있으니 참조하시면 도움 되십니다.

 제어함 좌측 상단부 짹 설명

   가) 네트워크 : 제어함의 전기적 data를 전기실 서버 컴퓨터에 전송하기 위한 랜 짹
   나) LCD : 제어함의 전기적 data를 LCD화면에 보여 주기 위한 연결 짹
   다) INPUT : 제어함 성능을 업그레이드 하기 위한 짹 (제조회사 전용)
   라) USB전원 5V : 스마트폰 5V 전원 공급용 짹

 네트워크 연결 방법
  상시 팝업창의 내트워크 연결방법 참조

  진공청소기와 같은 유도성 부하의 초기 과전류를 인공지능으로 판단하여 과전류로 차단되지 않게 설계되어 있습니다..

 전년도 금년도 월별 전기사용량이 저장되어 있습니다.
